Comment les remorques à essieux hydrauliques KTG prennent-elles en charge le transport lourd ?

Qu’est-ce qu’une remorque robuste et quand en avez-vous besoin ?

Un Remorque robuste est une plate-forme de transport remorquée ou automotrice conçue pour transporter des charges dépassant la capacité des remorques de fret commerciales standard, généralement définies comme des charges utiles supérieures à 40 tonnes, avec des configurations spécialisées atteignant des dizaines de milliers de tonnes pour les projets de transport industriel les plus exigeants. Les remorques robustes sont un outil essentiel pour la construction d'infrastructures à grande échelle, l'exécution de projets pétroliers et gaziers, l'installation de production d'électricité, les opérations de chantier naval, le remplacement de ponts et la relocalisation d'équipements miniers dans toutes les grandes économies industrielles.

Les trois catégories fondamentales de remorques utilisées dans le transport lourd sont : les remorques tractées conventionnelles (tirées par un moteur principal à des points d'attelage fixes), les remorques à plate-forme hydraulique (avec des essieux à suspension hydraulique à commande individuelle qui nivellent la charge quelle que soit la surface de la route) et les transporteurs modulaires automoteurs (SPMT), qui intègrent leur propre puissance et direction dans une plate-forme modulaire pouvant fonctionner indépendamment d'un tracteur externe. Chaque type répond à des caractéristiques de charge, des conditions d'accès au site et des exigences opérationnelles différentes, et un mauvais choix entre eux entraîne soit un transport dangereux, soit un dépassement important de la capacité non nécessaire à la tâche.

Pour les acheteurs, les chefs de projet et les ingénieurs logistiques au Moyen-Orient et dans le monde, comprendre les paramètres de performance spécifiques des remorques à ligne d'essieux hydrauliques telles que les séries KTG-3, KTG-4, KTG-5 et KTG-6 est essentiel pour les spécifications correctes des équipements sur les contrats de transport lourd où les poids de charge, les charges par essieu et les classifications routières déterminent les limites juridiques et pratiques de ce qui peut être transporté sur les infrastructures publiques et privées.

Quels sont les trois types de remorques : le cadre de classification pour le transport lourd

Comprendre quels sont les trois types de remorques dans le contexte du transport lourd et spécialisé constitue le cadre essentiel pour la sélection des équipements. La catégorisation de l'industrie distingue les remorques principalement par leur conception structurelle, leur système de suspension et si elles nécessitent un moteur principal externe pour la propulsion.

Type 1 : Remorques de transport lourd conventionnelles

Les conceptions conventionnelles de remorques robustes comprennent des remorques surbaissées (lowboy), des remorques à châssis étagé et des remorques extensibles qui sont remorquées par un tracteur lourd à l'avant. Il s'agit des plates-formes de transport lourd les plus utilisées au monde en raison de leur coût inférieur par rapport aux alternatives hydrauliques et automotrices, de leur compatibilité avec les tracteurs standards et de leur disponibilité auprès d'une vaste base de fabrication mondiale.

Les remorques surbaissées conventionnelles sont disponibles dans des configurations d'essieux de 2 à 10 lignes d'essieux, avec des charges utiles allant de 50 tonnes à plus de 200 tonnes en fonction du nombre d'essieux, de l'espacement des essieux et de la conception des poutres structurelles. La charge par essieu maximale légale dans la plupart des pays varie de 8 à 13 tonnes par essieu pour les remorques standard, ce qui signifie qu'une remorque surbaissée à 4 essieux avec une charge sur pont de 4 tonnes par essieu répartit le poids sur 8 points d'essieu et peut atteindre une charge utile totale d'environ 32 à 52 tonnes selon les réglementations nationales. Pour les charges plus lourdes, des lignes d'essieux supplémentaires sont ajoutées pour augmenter le nombre de points de contact des essieux et réduire la charge par essieu aux niveaux légalement autorisés.

Type 2 : Remorques à plate-forme hydraulique avec essieux à commande individuelle

Les remorques à plate-forme hydraulique, également appelées remorques à ligne d'essieux hydrauliques ou plates-formes de type SPMT lorsqu'elles sont équipées de direction mais pas de propulsion, utilisent des vérins de suspension à actionnement hydraulique individuel à chaque position d'essieu. La suspension hydraulique remplit simultanément deux fonctions essentielles : elle nivelle activement la plate-forme de chargement quelles que soient les irrégularités de la surface de la route, et elle permet à l'opérateur d'abaisser l'ensemble du pont pour faciliter le chargement et le déchargement sans équipement de levage externe.

Les remorques à ligne d'essieux hydrauliques de la série KTG (KTG-3, KTG-4, KTG-5, KTG-6) représentent une gamme de produits spécialement conçue au sein de cette catégorie, offrant 3 à 6 lignes d'essieux dans un format modulaire standardisé qui permet à plusieurs unités d'être couplées côte à côte ou en tandem pour atteindre les dimensions de plate-forme spécifiques et le nombre d'essieux requis pour la cargaison à portée de main. Cette modularité constitue l'avantage commercial déterminant des remorques à plate-forme hydraulique par rapport aux surbaissées conventionnelles à configuration fixe pour les contrats de transport industriel lourd où les charges varient considérablement d'un déplacement à l'autre.

Type 3 : Transporteur modulaire automoteur (SPMT)

Le transporteur modulaire automoteur constitue la catégorie de transport lourd la plus avancée technologiquement et la plus flexible sur le plan opérationnel. Un transporteur modulaire automoteur SPMT intègre un pont hydraulique, une direction d'essieu individuelle et un groupe motopropulseur embarqué (diesel ou électrique) dans une plate-forme modulaire qui peut se déplacer dans n'importe quelle direction, tourner sur place et traverser un terrain qui serait inaccessible aux combinaisons tracteur-remorque. La désignation de remorque modulaire automotrice met l'accent sur la capacité de la remorque à fonctionner sans moteur principal externe, ce qui est essentiel dans des applications telles que les transferts en cale sèche sur des chantiers navals, les redressements d'installations industrielles et les installations de ponts où l'accès routier pour un tracteur est impossible.

Un modern SPMT self propelled modular transporter can carry payloads from 100 to over 100,000 tonnes when multiple modules are synchronized electronically and loaded in a grid configuration, making the SPMT the only viable transport solution for complete platform modules in offshore oil and gas construction, large refinery reactor vessels, and bridge girder installation in urban environments where all surrounding infrastructure remains in service during the lift and transport operation.

Transporteur modulaire automoteur : comment fonctionne la technologie SPMT

Le transporteur modulaire automoteur combine quatre systèmes d'ingénierie en une seule unité intégrée : le cadre structurel du pont, le système de suspension et de direction hydraulique, le système de puissance et d'entraînement et le système électronique de contrôle et de synchronisation. Chaque système doit fonctionner correctement et en coordination avec tous les autres systèmes pour que le SPMT puisse fonctionner en toute sécurité sous les charges extrêmes pour lesquelles il est conçu.

Pont structurel et architecture modulaire

Un plateau de transport modulaire automoteur spmt est construit en acier à haute résistance dans une structure en grille qui répartit simultanément la charge sur toutes les positions d'essieu. La conception modulaire permet à des unités SPMT individuelles de largeur standard (généralement 2,43 m par module) d'être connectées côte à côte pour créer des plates-formes de 2,43 m, 4,86 ​​m, 7,29 m ou plus de largeur, et connectées bout à bout pour créer des plates-formes de n'importe quelle longueur pratique. Un seul module SPMT fournit généralement 4 à 8 lignes d'essieux dans le sens de déplacement, et les modules sont combinés pour correspondre à l'encombrement et au poids de la charge spécifique.

L'acier de construction utilisé dans la construction de remorques modulaires automotrices est généralement de l'acier à haut rendement avec une limite d'élasticité minimale de 690 MPa (100 000 psi), offrant le rapport résistance/poids nécessaire pour transporter des charges maximales tout en gardant la hauteur du pont aussi basse que possible afin de minimiser la hauteur combinée du pont et de la cargaison pour les limitations du pont et du dégagement aérien.

Système de suspension et de direction hydraulique

Chaque position d'essieu d'un transporteur modulaire automoteur SPMT est équipée d'un vérin hydraulique à commande indépendante qui suspend le plateau au-dessus de l'essieu. Le système hydraulique connecte tous les cylindres à un collecteur commun avec des vannes de commande individuelles, permettant :

• Unctive deck leveling: Uns the SPMT traverses uneven terrain, individual cylinders extend or retract to maintain the deck in a level orientation, protecting sensitive cargo from tilting, sliding, and structural loading from uneven support. Level tolerance is typically plus or minus 0.5 to 1.0 degree from horizontal.
• Réglage de la hauteur : Le pont peut être abaissé au niveau du sol pour le transfert de charge et relevé à la hauteur de déplacement pendant le transport. La plage de déplacement vertical est généralement de 300 à 600 mm selon le modèle SPMT.
• Direction d'essieu à 360 degrés : Chaque essieu peut être dirigé indépendamment, ce qui permet au SPMT de se déplacer dans n'importe quelle direction, de tourner sur un rayon minimal et d'exécuter une direction en crabe (déplacement latéral) sans tourner le pont. C’est cette capacité qui rend le SPMT particulièrement adapté aux sites industriels confinés.

Système d'alimentation et d'entraînement

L'unité motrice d'un transporteur modulaire automoteur SPMT est généralement un moteur diesel (ou dans les modèles à entraînement électrique plus récents, une batterie ou une pile à combustible) qui entraîne les pompes hydrauliques alimentant à la fois les cylindres de suspension et les moteurs d'entraînement des roues. Les moteurs d'entraînement à chaque position de roue d'essieu assurent la propulsion et le freinage, le système de contrôle électronique gérant la répartition du couple sur toutes les roues motrices pour empêcher le patinage des roues sous les charges extrêmes impliquées.

Les transporteurs modulaires automoteurs SPMT modernes atteignent des vitesses de déplacement de 1 à 8 km/h en fonction du poids de la charge, du terrain et de la géométrie de l'itinéraire, ce qui peut sembler lent en termes absolus mais est approprié compte tenu de l'ampleur et de la valeur des charges transportées. Un module de plate-forme offshore de 5 000 tonnes se déplaçant à 3 km/h transporte une énergie cinétique équivalente à celle d'un train de marchandises entièrement chargé à la vitesse de ligne, et les basses vitesses contrôlées du transport SPMT sont un paramètre de conception critique pour la sécurité plutôt qu'une limitation des performances.

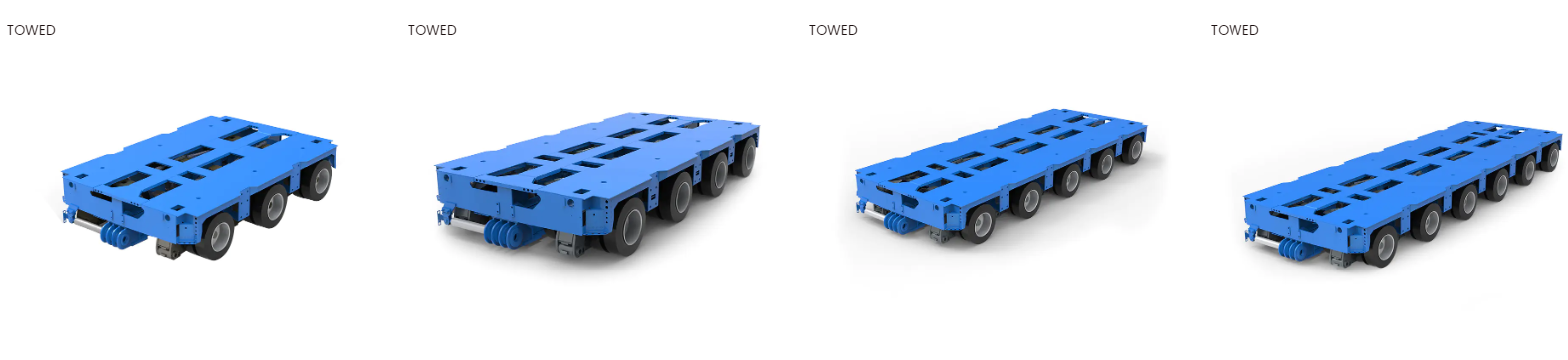

Remorques à essieux hydrauliques KTG : le guide complet des spécifications

Les remorques à lignes d'essieux hydrauliques de la série KTG représentent une famille de produits conçue pour le secteur du transport industriel lourd, avec quatre configurations standards correspondant à 3, 4, 5 et 6 lignes d'essieux par unité de remorque. Chaque configuration KTG offre une capacité de charge utile, une longueur de pont et un profil de répartition de la charge par essieu différents, ce qui rend la série applicable à un large éventail de scénarios de transport lourd, des grands transformateurs et récipients sous pression aux modules d'équipement offshore et aux machines portuaires.

Remorque de ligne à essieux hydrauliques KTG-3 avec 3 essieux : spécifications et applications

Le Remorque à essieux hydrauliques KTG-3 à 3 essieux est la configuration la plus compacte de la série KTG, offrant une plate-forme adaptée aux charges qui s'inscrivent dans un encombrement à 3 essieux et nécessitent une suspension hydraulique pour la protection de la cargaison ou une capacité de nivellement du pont que les remorques conventionnelles ne peuvent pas fournir.

• Unxle configuration: 3 lignes d'essieux hydrauliques, avec 2 ou 4 roues par ligne d'essieux selon la configuration, offrant 6 à 12 points de contact de roue au total.
• Capacité de charge utile : Charge utile totale de la plate-forme généralement de 60 à 90 tonnes, en fonction des spécifications des pneus et des conditions de la chaussée.
• Dimensions du pont : Largeur de pont standard de 2,43 à 3,0 m, longueur de pont correspondant à la longueur du module à 3 essieux.
• Débattement de la suspension hydraulique : Plage de réglage vertical de 300 à 500 mm pour une optimisation de la hauteur de chargement et de transport.
• Meilleures applications : Transformateurs, petits récipients sous pression, machines industrielles, groupes électrogènes et transport d'équipements militaires où les charges se situent dans la plage de capacité de 3 essieux.

Remorque de ligne à essieux hydrauliques KTG-4 avec 4 essieux : spécifications et applications

Le Remorque de ligne d'essieux hydrauliques KTG-4 avec 4 essieux ajoute une ligne d'essieu à la plate-forme KTG-3, augmentant proportionnellement la capacité de charge utile et répartissant la charge sur une zone de contact plus longue, ce qui réduit la charge ponctuelle sur les surfaces routières sensibles et les structures de pont.

• Unxle configuration: 4 lignes d'essieux hydrauliques, offrant 8 à 16 points de contact de roue au total.
• Capacité de charge utile : Charge utile totale de la plate-forme généralement de 80 à 120 tonnes pour les configurations de transport routier standard.
• Unxle load per line: Unpproximately 20 to 30 tonnes per axle line depending on total payload, within the permissible limits for heavy haul permits in most Middle East jurisdictions.
• Meilleures applications : Transformateurs de moyenne puissance (gamme de 50 à 100 tonnes), navires pétrochimiques, engins de chantier (grosses pelles, grues sans flèche), et engins de manutention portuaire.
• Capacité de couplage : Le KTG-4 can be coupled with additional KTG modules in tandem or side-by-side to create larger platforms for loads exceeding the single-unit capacity.

Remorque de ligne à essieux hydrauliques KTG-5 avec 5 essieux : spécifications et applications

Le Remorque à essieux hydrauliques KTG-5 à 5 essieux fournit la capacité de milieu de gamme de la série KTG, offrant une augmentation significative de la charge utile par rapport à la configuration à 4 essieux tout en restant dans les contraintes opérationnelles de la plupart des études d'itinéraires de transport lourd pour les projets d'infrastructure et d'énergie au Moyen-Orient et dans le monde.

• Unxle configuration: 5 lignes d'essieux hydrauliques, offrant 10 à 20 points de contact des roues.
• Capacité de charge utile : Charge utile totale de la plate-forme généralement de 100 à 160 tonnes.
• Poids total du véhicule : Avec la tare du moteur principal et de la remorque, le poids brut total de l'ensemble des véhicules (PGVW) atteint 180 à 250 tonnes, nécessitant des permis de transport spéciaux et souvent un renforcement des itinéraires ou une escorte dans la plupart des juridictions.
• Précision du nivellement du pont : La commande hydraulique maintient le niveau du pont à plus ou moins 0,5 degrés sur les 5 positions d'essieu, protégeant ainsi les marchandises sensibles telles que les transformateurs et les équipements industriels de précision contre les dommages structurels ou électriques induits par l'inclinaison.
• Meilleures applications : Gros transformateurs de puissance (gamme de 100 à 150 tonnes), cuves de réacteurs lourds, poutres de pont, composants de modules offshore et déplacement d'équipements miniers.

Remorque de ligne à essieux hydrauliques KTG-6 avec 6 essieux : spécifications et applications

Le Remorque à essieux hydrauliques KTG-6 avec 6 essieux est la configuration monobloc la plus robuste de la série KTG, offrant le nombre d'essieux et la charge utile maximum de la gamme dans un module de format standard. La configuration à 6 essieux est adaptée aux charges à levage unique les plus lourdes, comprises entre 150 et 200 tonnes, qui doivent être transportées sur une infrastructure routière sans nécessiter de capacités de transport modulaires automotrices SPMT complètes.

• Unxle configuration: 6 lignes d'essieux hydrauliques, offrant 12 à 24 points de contact des roues selon la configuration en pneus jumelés ou super monopneus.
• Capacité de charge utile : Charge utile totale de la plate-forme généralement de 150 à 250 tonnes pour une configuration standard.
• Unxle load management: Le 6-axle configuration allows the hydraulic system to equalize load across all axles, compensating for asymmetric cargo loading that would otherwise cause individual axle overloading in conventional fixed-suspension trailers.
• Accouplement multi-unités : Plusieurs unités KTG-6 peuvent être couplées en tandem pour créer des plates-formes étendues pour des charges très longues telles que des poutres de pont, des tours d'éoliennes et des sections de pipeline dépassant 50 mètres de longueur.
• Meilleures applications : Transformateurs et réacteurs extra-larges de plus de 150 tonnes, modules industriels lourds, composants d'usines pétrolières et gazières, logistique offshore en environnement portuaire et grands éléments d'infrastructure civile.

Tableau de comparaison de la série KTG

Transporteur lourd du Moyen-Orient : exigences du marché et conditions d’exploitation

Le Transporteur lourd du Moyen-Orient Le marché présente des caractéristiques uniques, dues à l'ampleur des programmes de développement énergétique, pétrochimique et des infrastructures de la région. L'Arabie saoudite, les Émirats arabes unis, le Qatar, le Koweït, Oman et Bahreïn représentent collectivement l'une des plus fortes concentrations de demande de transport lourd par habitant de toutes les régions du monde, stimulée par la construction en cours de mégaprojets d'agrandissement de raffineries, de développement d'installations de GNL, de modernisation de la production d'électricité et de programmes d'infrastructures urbaines d'une ampleur exceptionnelle.

Facteurs qui définissent les besoins en matière de transport lourd au Moyen-Orient

• Températures ambiantes extrêmes : Unmbient temperatures in the Gulf region regularly exceed 45 degrees Celsius in summer months, which significantly affects hydraulic oil viscosity, tyre heat buildup, and engine cooling requirements for Middle East Heavy Duty Transporter operations. Hydraulic systems for Middle East Heavy Duty Transporter use must be specified with synthetic high-temperature hydraulic oils and oversized cooling systems that maintain operating viscosity within specification at 45 to 50 degree ambient conditions. Standard hydraulic oils rated for European ambient temperatures will thin beyond their effective viscosity range in peak Gulf summer conditions, causing reduced hydraulic pressure and potentially catastrophic loss of load control.
• Protection contre la pénétration de sable et de poussière : Les particules de sable soufflées par le vent dans les environnements désertiques du Golfe sont extrêmement fines et abrasives, pénétrant dans les roulements non scellés, les connexions hydrauliques et les systèmes électriques à des vitesses qui ne seraient pas rencontrées dans des opérations en climat tempéré. Les spécifications du Middle East Heavy Duty Transporter doivent inclure des boîtiers électriques IP65 ou supérieurs, des connexions hydrauliques scellées et des roulements scellés sans entretien à tous les points de pivotement de l'essieu. Les montages de roulements conventionnels non protégés nécessitent des intervalles de remplacement fréquents mesurés en mois plutôt qu'en années dans les environnements très poussiéreux du Golfe.
• Variation de la qualité des routes : Les itinéraires de transport lourd du Moyen-Orient vont des autoroutes à plusieurs voies haut de gamme avec une excellente qualité de chaussée aux routes d'accès industrielles non pavées, aux aires de stationnement des terminaux portuaires et aux sections de voies dans le désert reliant les chantiers de construction à la voie publique la plus proche. La suspension hydraulique des remorques de la série KTG et des plates-formes SPMT est particulièrement précieuse dans cet environnement opérationnel car elle compense activement les irrégularités de surface qui créeraient des charges dynamiques dangereuses sur les remorques à suspension fixe conventionnelles.
• Forte demande de transport avec un seul ascenseur : Le Middle East's oil and gas sector generates consistent demand for transport of the largest heavy haul cargoes in the world: offshore jacket structures, FPSO modules, refinery reactor vessels exceeding 500 tonnes, and power generation equipment including large gas turbines and their associated transformers. This demand drives the selection of large-format KTG-6 configurations and SPMT platforms for projects where individual lifts exceed 200 tonnes.
• Logistique port-site : De nombreuses marchandises lourdes arrivant au Moyen-Orient transitent par les principaux ports, notamment Jebel Ali (EAU), le port King Abdul Aziz à Dammam (Arabie saoudite), le port de Sohar (Oman) et le port de Hamad (Qatar). La chaîne logistique du transport lourd, depuis le déchargement du port jusqu'au site du projet, implique souvent à la fois des opérations SPMT dans l'environnement portuaire (où l'accès routier est limité) et un transport routier conventionnel avec des remorques à plate-forme KTG pour la partie routière du trajet.

Semi-remorque du Moyen-Orient : l'épine dorsale standard du transport commercial

Le Middle East Semi-Trailer market encompasses the full range of standard commercial freight semitrailers from standard flatbeds and curtainsiders through specialized lowbeds and temperature-controlled units that form the backbone of regional logistics infrastructure. While not classified as Heavy Duty Trailer equipment, the Middle East Semi-Trailer segment is operationally linked to heavy haulage because standard semitrailers often handle the pre-positioning of components, accessories, and support equipment for large heavy haulage projects.

Le Gulf Cooperation Council (GCC) harmonized vehicle and transport regulations set maximum permissible gross vehicle combination weights (GCVW) at 65 tonnes for standard permitted configurations in most member states, with special permits required for any combination exceeding this limit. Ce seuil constitue la frontière commerciale entre les opérations standard de semi-remorques au Moyen-Orient et les opérations de transport lourd nécessitant un équipement spécialisé KTG ou SPMT et l'analyse technique, les études d'itinéraire et les demandes de permis correspondantes.

Remorque hydraulique SPMT vs KTG : choisir le bon équipement pour votre projet

Le decision between an SPMT self propelled modular transporter and a KTG hydraulic axle line trailer for a specific heavy transport task involves evaluating five key project factors: available road access and route constraints, load weight and geometry, site entry and positioning requirements, transport distance, and total project budget including mobilization costs.

Quand choisir un transporteur modulaire automoteur SPMT

• Accès aux sites confinés où les ensembles tracteur-remorque ne peuvent pas manœuvrer : Les unités SPMT peuvent diriger le véhicule en crabe, faire pivoter les charges sur place et franchir des dégagements que les combinaisons remorque-moteur conventionnel ne peuvent pas franchir. Le chargement en cale sèche sur un chantier naval, le positionnement de modules sur les surfaces offshore et le placement d'équipements dans des installations industrielles opérationnellement actives nécessitent tous généralement une capacité SPMT.
• Charges supérieures à 500 tonnes en un seul levage : Alors que les remorques KTG couplées dans de grandes configurations peuvent théoriquement supporter des charges brutes très élevées, la gestion opérationnelle de très grandes configurations KTG multi-unités avec un seul moteur principal devient pratiquement complexe au-dessus d'environ 500 tonnes. Au-dessus de ce poids, les plates-formes SPMT avec propulsion intégrée à chaque position de module offrent une gestion de charge plus contrôlable et une capacité de positionnement plus précise.
• Transfert entre structures flottantes et fixes (load-in/load-out) : Le self-leveling capability of SPMT hydraulic suspension combined with self-propulsion makes SPMT the standard tool for load-in and load-out operations between vessels and quayside structures, where tidal variation and vessel motion require continuous deck height adjustment during the transfer process.

Quand choisir une remorque à essieu hydraulique KTG

• Transport routier sur des distances supérieures à 5 km : Les transporteurs modulaires automoteurs SPMT se déplacent à une vitesse de 1 à 8 km/h et ne sont pas adaptés aux déplacements routiers sur de longues distances. Les remorques à ligne d'essieux hydrauliques KTG tirées par un moteur principal peuvent se déplacer à des vitesses de route appropriées aux conditions d'autorisation, généralement de 15 à 40 km/h pour les mouvements de transport lourds, ce qui en fait le bon choix pour le transport entre les ports, les terminaux ferroviaires et les sites de projet sur des distances routières significatives.
• Chargements de 60 à 250 tonnes nécessitant un transport routier : Le KTG-3 through KTG-6 series cover the 60 to 250 tonne single-unit range with appropriate hydraulic suspension and modular expansion capability, at significantly lower equipment mobilization cost than SPMT platforms for road transport applications within this weight range.
• Projets avec une fréquence de transport élevée et un poids modéré en un seul mouvement : Pour le transport récurrent d'équipements industriels de 80 à 150 tonnes par déplacement (tels que les mouvements de rotation réguliers d'usines, les déménagements d'équipements miniers ou les remplacements récurrents de transformateurs de puissance), une remorque KTG-4 ou KTG-5 constitue la solution la plus rentable car son coût d'exploitation quotidien inférieur par rapport à la location SPMT s'amortit plus favorablement sur plusieurs déménagements.

SPMT vs KTG : comparaison des critères de décision

Étude d'itinéraire, permis et ingénierie structurelle pour le transport de remorques lourdes

Tout mouvement de transport lourd impliquant un Remorque robuste au-dessus des limites légales de poids brut des véhicules nécessite un processus d'ingénierie préalable au transport structuré couvrant l'étude de l'itinéraire, les demandes de permis et, dans certains cas, le renforcement temporaire des ponts, des ponceaux et des revêtements routiers le long de l'itinéraire proposé. Ce processus n'est pas une surcharge bureaucratique mais une véritable exigence de sécurité et de gestion des responsabilités : un pont surchargé qui tombe en panne sous une charge de 200 tonnes entraîne des conséquences qu'aucune police d'assurance transport ne couvre entièrement.

Exigences en matière d'enquête sur les itinéraires pour les transports KTG et SPMT

Une étude d'itinéraire pour le transport lourd utilisant un équipement KTG ou SPMT doit documenter et évaluer :

• Capacité du pont : Chaque pont sur le tracé proposé doit être évalué pour vérifier sa compatibilité avec la configuration du poids total autorisé en charge du véhicule et de la charge par essieu proposée. Les dessins de conception originaux, les rapports d'inspection de l'état structurel actuel et l'historique de la charge de trafic sont des entrées requises. Pour les routes du Moyen-Orient, de nombreux ponts ont été initialement conçus selon les normes de charge des autoroutes européennes ou américaines des années 1970 et 1980, et leur capacité restante réelle dans des configurations spécifiques de véhicules lourds nécessite une analyse technique structurelle indépendante.
• Dégagement aérien : Unll overhead obstructions including power lines, telecommunications cables, bridge soffits, and signage gantries must be identified and their clearance verified against the transport height of the cargo plus trailer deck. For transformers and reactor vessels with heights above 5 metres on deck, overhead electrical lines at 11 kV and 33 kV may require temporary de-energization and physical raising before the transport movement can proceed.
• Largeur de route et rayon de braquage : Le swept path of a Heavy Duty Trailer combination during turns must be calculated and physically verified as fitting within available road width, particularly at intersections, roundabouts, and road curves. KTG trailer combinations with hydraulic rear steering (common on KTG-5 and KTG-6 configurations) reduce the swept path by steering the rear axle groups in the opposite direction to the prime mover during turns.
• État de la chaussée et capacité portante : Les surfaces routières meubles ou endommagées peuvent nécessiter des voies de roulement temporaires en tôle d'acier, une amélioration du sol ou une déviation d'itinéraire pour éviter des dommages permanents à la chaussée et pour éviter une perte de stabilité du véhicule sur un sol meuble. Ceci est particulièrement pertinent pour les routes d'accès aux sites du Moyen-Orient traversant un terrain désertique récemment nivelé.

Foire aux questions

1. Qu'est-ce qu'une remorque robuste et en quoi diffère-t-elle d'une remorque commerciale standard ?

Une remorque robuste est une plate-forme de transport conçue spécifiquement pour les charges dépassant la capacité de charge utile des remorques de fret commerciales standard, généralement supérieures à 40 tonnes de charge utile, avec des systèmes structurels, de suspension et de direction spécialisés pour le transport en toute sécurité de marchandises surdimensionnées, en surpoids ou structurellement sensibles. Les remorques commerciales standard (plateaux, rideaux coulissants, unités réfrigérées) sont conçues pour des charges allant jusqu'à 24 à 28 tonnes de charge utile sur la plupart des marchés, utilisent des ressorts à lames conventionnels ou une suspension pneumatique et se connectent à des tracteurs à sellette d'attelage standard. Les remorques robustes utilisent des structures en acier à plus haute résistance, une suspension hydraulique, des configurations multi-essieux pour la répartition de la charge et nécessitent souvent des permis spéciaux pour chaque mouvement de transport dépassant les limites de poids légales.

2. Quels sont les trois types de remorques utilisées dans le transport lourd ?

Le three types of trailers in heavy haulage are: conventional heavy haul trailers (lowbeds, step-frames, and extendables pulled by a prime mover at fixed coupling points), hydraulic platform trailers (with individually controlled hydraulic suspension axles including the KTG-3, KTG-4, KTG-5, and KTG-6 series), and self propelled modular transporters (SPMT), which integrate their own power, steering, and hydraulic leveling without requiring an external prime mover. Each type addresses different combinations of payload weight, transport distance, site access constraints, and positioning precision requirements.

3. Comment fonctionne un transporteur modulaire automoteur ?

Un transporteur modulaire automoteur spmt fonctionne en intégrant des vérins de suspension hydrauliques à commande indépendante à chaque position d'essieu (qui nivelent le pont et transfèrent la charge uniformément quel que soit le terrain), des moteurs d'entraînement hydrauliques individuels qui assurent la propulsion et le freinage, une direction d'essieu à 360 degrés sur chaque groupe d'essieux permettant un mouvement dans n'importe quelle direction, et un système de synchronisation électronique qui coordonne toutes les fonctions hydrauliques et d'entraînement sur plusieurs modules couplés. Le résultat est une plate-forme capable de transporter des charges extrêmement lourdes avec une précision de positionnement millimétrique tout en protégeant les marchandises sensibles du basculement ou des chocs tout au long du mouvement de transport.

4. Qu'est-ce qui différencie les opérations des transporteurs lourds au Moyen-Orient des transports lourds européens ou nord-américains ?

Les opérations des transporteurs lourds au Moyen-Orient diffèrent du transport lourd dans les climats tempérés principalement par leurs exigences de température ambiante extrême (jusqu'à 50 degrés Celsius ambiants, nécessitant des huiles hydrauliques à haute température et des systèmes de refroidissement agrandis), les exigences de protection contre la pénétration de sable et de poussière (IP65 ou plus pour tous les composants électriques et hydrauliques), l'échelle exceptionnelle des poids individuels des marchandises entraînés par le pipeline de projets du secteur énergétique du Golfe et la combinaison fréquente des opérations portuaires SPMT et du transport routier de remorques KTG au sein d'une seule chaîne logistique de projet. Les équipements non spécifiquement configurés pour les conditions du Golfe connaîtront des pannes prématurées des systèmes hydrauliques, électriques et mécaniques lorsqu'ils seront utilisés dans les conditions estivales maximales du Moyen-Orient.

5. Quelle est la charge utile maximale d’une remorque à ligne d’essieu hydraulique KTG-6 ?

Le KTG-6 hydraulic axles line trailer with 6 axle provides a typical maximum payload of 150 to 250 tonnes in standard single-unit configuration, depending on tyre specification, road surface bearing capacity, and the applicable national or regional axle load regulations. When multiple KTG-6 units are coupled in tandem, total payload increases proportionally with the number of units combined. For loads exceeding 500 tonnes, an SPMT self propelled modular transporter configuration is typically more appropriate for both capacity and operational reasons, particularly where precision positioning at the destination is required.

6. Ai-je besoin d’un permis spécial pour exploiter une remorque à ligne d’essieux hydraulique KTG ?

Oui, dans pratiquement toutes les juridictions du monde, tout ensemble de véhicules dépassant le poids brut maximum légal (généralement de 40 à 65 tonnes selon les pays) nécessite un permis de transport spécial avant de circuler sur la voie publique. Pour les remorques KTG dans n'importe quelle configuration d'essieu au-dessus de KTG-3 transportant des charges importantes, des permis seront requis sur la plupart des marchés. Le processus d'autorisation nécessite généralement la soumission des spécifications du véhicule, des documents d'enquête sur l'itinéraire, des rapports d'évaluation des ponts et d'un calendrier de transport proposé, avec l'approbation des autorités routières et des transports compétentes avant le début du mouvement. Dans les juridictions du Moyen-Orient, les permis sont délivrés par le ministère des Transports de chaque pays respectif.

7. Une remorque hydraulique KTG peut-elle être utilisée à la place d'un SPMT pour tous les travaux de transport lourd ?

Non, les remorques à ligne d'essieux hydrauliques KTG ne peuvent pas remplacer les transporteurs modulaires automoteurs SPMT pour toutes les applications de transport lourd. Les principales limites des remorques KTG par rapport aux SPMT sont leur exigence d'un moteur principal externe pour la propulsion (qui limite l'accès dans les sites confinés), leur enveloppe de direction de remorque conventionnelle (qui empêche la direction en crabe et la rotation sur place) et leur charge utile maximale pratique inférieure pour les mouvements à levage unique supérieurs à environ 500 tonnes. Le SPMT est spécifiquement requis pour les opérations de chargement et de déchargement dans les ports, le positionnement sur des sites industriels confinés et toute application où la plate-forme de transport doit manœuvrer dans des directions ou à travers des dégagements impossibles pour un ensemble tracteur-remorque.

8. Quelle est la différence entre un transporteur modulaire automoteur et une remorque modulaire automotrice ?

Le terms self propelled modular transporter and self propelled modular trailer both refer to essentially the same class of equipment: a modular hydraulic platform with integrated propulsion that can operate without an external prime mover. The term self propelled modular trailer (SPMT) emphasizes the modular nature of the platform and its compatibility with standard trailer coupling and configuration conventions, while self propelled modular transporter emphasizes the complete transport capability of the platform including its propulsion and control systems. In commercial and technical usage the two terms are largely interchangeable, and the acronym SPMT is consistently used for both.

9. Comment le KTG-5 se compare-t-il au KTG-6 pour le transport de transformateurs au Moyen-Orient ?

Pour le transport de transformateurs de puissance au Moyen-Orient, le choix entre la remorque à essieux hydrauliques KTG-5 à 5 essieux et la remorque à essieux hydrauliques KTG-6 à 6 essieux dépend du poids du transformateur et des limites de charge par essieu applicables à l'itinéraire de transport spécifique. Les transformateurs de la gamme de 100 à 150 tonnes correspondent généralement à la capacité KTG-5, tandis que les transformateurs de plus de 150 tonnes nécessitent une capacité KTG-6 ou des configurations couplées en tandem. Pour les poids de transformateurs de réseau les plus courants dans les projets d'infrastructures électriques au Moyen-Orient, qui vont de 100 à 250 tonnes, le KTG-5 couvre les unités les plus légères et le KTG-6 gère les unités les plus lourdes, faisant de ces deux éléments essentiels d'une flotte complète de transporteurs lourds du Moyen-Orient pour la logistique du secteur de l'énergie.

10. Quel acier de construction est utilisé dans les remorques robustes et pourquoi est-ce important ?

Les remorques robustes, y compris la série KTG et les plates-formes SPMT, utilisent de l'acier de construction à haute résistance avec des limites d'élasticité minimales allant généralement de 460 MPa à 690 MPa (contre 235 MPa à 355 MPa pour l'acier de construction standard des remorques conventionnelles). Cet acier à haute résistance permet à la structure de la remorque de supporter des charges extrêmes avec une épaisseur de pont et un poids total qui maintiennent le poids propre de la remorque aussi bas que possible, maximisant ainsi la charge utile nette que la remorque peut transporter dans n'importe quelle limite de poids brut du véhicule donnée. Pour les opérations au Moyen-Orient, les spécifications de l'acier doivent également prendre en compte les températures de service élevées, où l'acier de construction standard peut connaître de légères réductions de sa limite d'élasticité à des températures soutenues supérieures à 100 degrés Celsius, ce qui peut se produire dans des environnements désertiques à température ambiante élevée lorsque le tablier en acier est exposé au rayonnement solaire direct sans cargaison ni ombrage au-dessus.
